글라스 라이닝 파이프 및 피팅

유리 라이닝 된 파이프 및 피팅은 부식 방지, 고온 저항, 내압성, 우수한 밀봉 성능 및 내마모성의 특성을 가지고 있습니다.

문의 보내기

설명

유리 라이닝 파이프 및 피팅은 각 유리 라이닝 장비를 연결하는 중요한 액세서리입니다. 그것은 부식 방지, 고온 저항, 내압성, 우수한 밀봉 성능 및 내마모성의 특성을 가지고 있습니다.

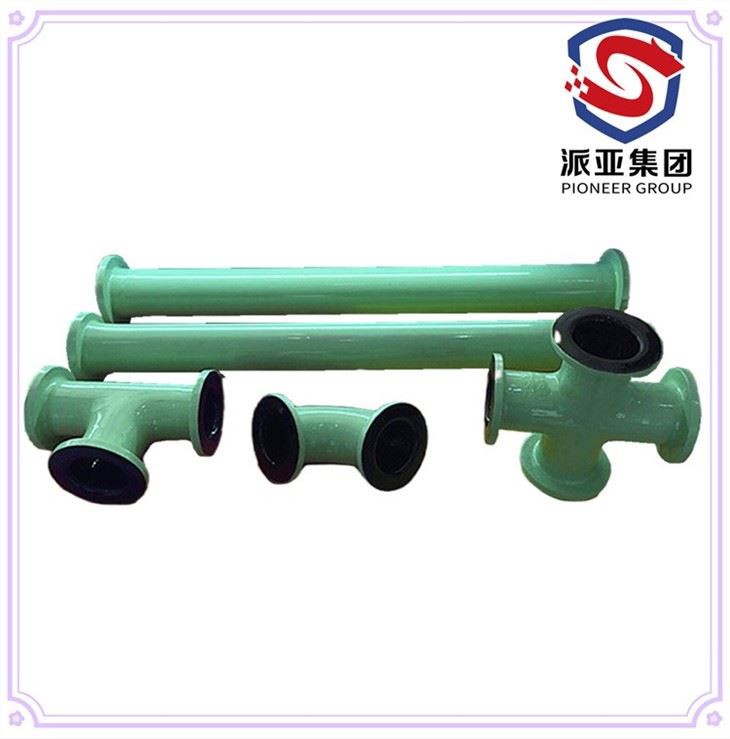

Fig-1 Glass lined pipes and fittings(001)

제품 사양

설계된 압력	1보다 작거나 같습니다.{1}} Mpa
설계된 온도	-20 ~ 200도
줄 지어 유리의 두께	{{0}}.8 ~ 2.0mm
표준 사양 글라스 라이닝 파이프용(HG/T 2130-2014)	DN25,DN32,DN40,DN50×L(100~500mm); DN65,DN80×L(100~1000mm); DN100,DN125×L(200~1500mm); DN150,DN200,DN250×L(200~2000mm); DN300,DN400×L(200~3000mm)
표준 사양 글라스 라이닝 엘보용 30도, 45도, 60도, 90도, 180도 (HG/T 2131~2135-2014)	DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN400
표준 사양 Glass Lined Tee용(HG/T 2136~2137-2015)	DN{0}}DN25; DN32-DN25,32; DN40-DN25, 32,40; DN{9}}DN25,32,40,50; DN{14}}DN25,32,40,50,65; DN{20}}DN32,40,50,65,80; DN{26}}DN40,50,65,80,100; DN{32}}DN50,65,80,100,125; DN{38}}DN65,80,100, 125,150; DN{44}}DN80,100,125,150,200; DN{50}}DN100,125,150,200,250; DN{56}}DN125,150,200,250,300; DN{62}}DN150,200,250, 300,400
표준 사양 Glass Lined Reducer용(HG/T 2138~2139-2015)	DN{0}}DN25; DN40-DN25,32; DN50-DN25,32,40; DN{9}}DN25,32, 40,50; DN{14}}DN32,40,50,65; DN{19}}DN40,50,65,80; DN{24}}DN50,65,80,100; DN{29}}DN65,80,100,125; DN{34}}DN100,125,150; DN{38}}DN100,125,150,200; DN{43}}DN125,150,200,250; DN{48}}DN200,250,300
표준 사양 Glass Lined ReducingFlange(HG/T 2140-2015)	DN{0}}DN25,32; DN50-DN25,32,40; DN{7}}DN32,40,50; DN{11}}DN50,65;DN{14}}DN50,65,80; DN{18}}DN50,65,80,100; DN{23}}DN65,80,100,125; DN{28}}DN80,100,125,150; DN{33}}DN100,125,150, 200; DN{38}}DN125,150,200,250; DN{43}}DN150,,200,250,300
라이닝 글라스에 대한 스파크 테스트	glass-ling 소성 후 20KV, 납품 전 10KV
온도 저항	냉각 충격: 110도, 열 충격: 120도
설계기준	GB/T25025-2010, HG/T2130~2135-2014, HG/T 2136~2140-2015, GB/T 20801.5-2020; ASME Section Ⅷ Div. 1 Unstamped 또는 맞춤형
노즐 및 플랜지 표준	HG/T(GB), ASME, JIS, DIN(옵션)
