폐쇄형 글라스라인드 반응기

용량: 1000 ~ 40000리터(F 시리즈, GB/T25026-2017); 3000 ~ 40000리터(Q 시리즈, GB/T25026-2017); 1600 ~ 40000 리터(CE 시리즈, DIN28136). 그것은 일종의 폐쇄 용접 수직 형 압력 용기 장비로 상단 삽입 교반기가 있으며 "모노 블록 유형"이라고도합니다. 모노블록 구조 설계는 상단 헤드 강도를 최대화하고 더 높은 압력 등급을 허용하는 큰 메인 개구부가 없습니다.

문의 보내기

설명

폐쇄 형 유리 라이닝 반응기는 모노 블록 형 유리 라이닝 반응기라고도하는 교반기가있는 일체형 수직 형 압력 용기 장비의 일종입니다. 그 구조는 주로 근접 용접 유리 라이닝 용기 본체, 상단 삽입 유리 라이닝 교반기, 모터 기어 구동 장치, 샤프트 씰, U 형 또는 림펫 코일 형 가열 / 냉각 재킷, 플러시 밸브, 온도 및 압력 측정 장치를 포함합니다. 등. 모노 블록 구조 설계는 상단 헤드 강도를 최대화하고 더 높은 압력 등급과 대용량을 허용하는 큰 메인 개구부가 없습니다. 표준 설계에는 GB 표준 F 및 Q 시리즈와 DIN28136 표준 CE 시리즈의 두 가지 시스템이 포함되었습니다. 가열 및/또는 냉각 방법은 증기, 물 또는 열매체유를 매개로 하여 au type 재킷 또는 외부 세미 코일 재킷을 사용합니다.

Fig-1 Structure of Close type glass lined reactor

제품 사양

용량	1000 ~ 40000리터(F 시리즈, GB/T25027-2018); 3000~40000리터(Q 시리즈, GB/T25027-2018); 1600 ~ 40000리터(CE 시리즈, DIN28136); 40000 ~ 50000 리터(사용자 정의)
용기의 설계 압력	{{0}}.25Mpa, 0.6Mpa,1.0Mpa
재킷의 설계 압력	0.6Mpa
재킷 유형	U 유형 또는 세미 코일 유형
설계된 온도	-20 ~ 200도(F/Q 시리즈) -25 ~ 230도(CE 시리즈)
줄 지어 유리의 두께	{{0}}.8 ~ 2.0mm(F/Q 시리즈) 1.5~2.3mm(CE 시리즈)
교반기 유형(선택 사항) & 속도	이동식 블레이드 앵커 유형: 블레이드 끝 선 속도가 5m/s 이하인 50 ~ 80rpm(Q 시리즈만 해당), 패들 유형: 블레이드 끝 선 속도가 7m/s 이하인 70 ~ 125rpm; 프로펠러/임펠러: 블레이드 끝 선 속도가 8m/s 이하인 70 ~ 125rpm; 조합 유형 또는 맞춤형
교반용 구동장치	수직형 감속기가 있는 방폭 AC 모터(옵션)
샤프트 씰	스터핑 씰(0.25Mpa 이하); 단일 유형 기계적 밀봉(0.4 Mpa); 이중 유형 기계적 밀봉({{0}}.6 Mpa, 1.0 Mpa); 마그네틱 씰(옵션)

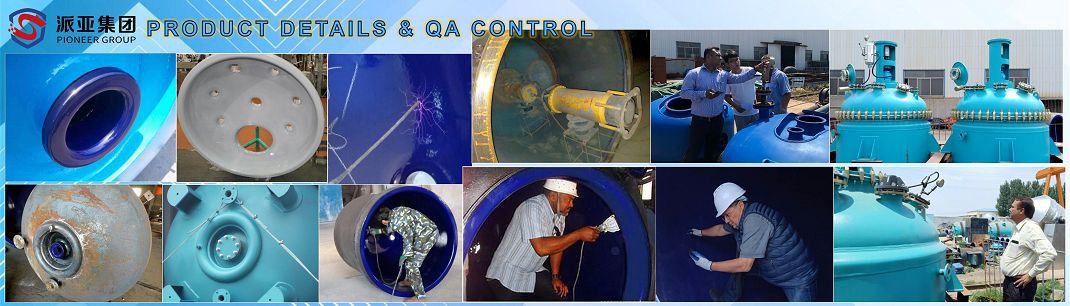

라이닝 글라스에 대한 스파크 테스트	glass-ling 소성 후 20KV, 납품 전 10KV
수압 시험	재킷 및 용기 설계 압력의 1.2배
온도 저항	냉각 충격: 110도, 열 충격: 120도
설계기준	GB/T150.1~4-2011,TSG21-2016/XG1-2020, GB/T25025-2010, GB/T25026-2017, HG/T{{7 }} (F/Q 시리즈); ASME Section Ⅷ Div. 1 Unstamped, DIN28136(CE 시리즈); 또는 주문을 받아서 만들어진 기준에 대하여
노즐 및 플랜지 표준	HG/T(GB), ASME, JIS, DIN(옵션)
